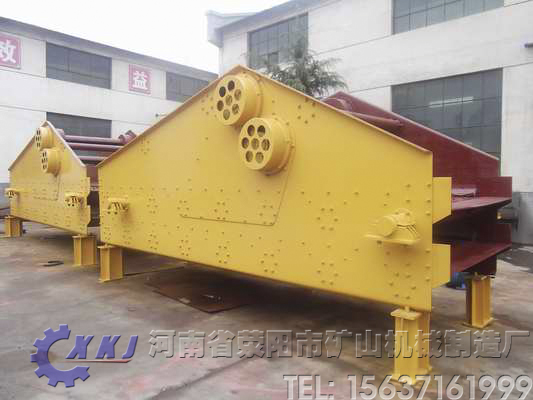

直線振動篩簡介
直線振動篩因其篩箱的運動軌跡為定向直線振動而得名,又因為振動器有兩個軸,故又稱為雙軸振動篩。現在我國生產的直線振動篩有多種型號,其中主要有ZKX型、ZKR型、ZX型香蕉篩,ZK型振動篩,DZS型大型直線振動篩,ZKB型自同步直線篩,ZD型直線等厚篩。
直線振動篩利用振動電機激振作為振動源,使物料在篩網上被拋起,同時向前作直線運動,物料從給料機均勻地進入篩分機的進料口,通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。具有耗能低、產量高、結構簡單、易維修、全封閉結構,無粉塵溢散,自動排料,更適合于流水線作業。
直線振動篩應用范圍
直線振動篩亦可對粉狀、顆粒狀物料的篩選和分級,廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、炭素、化肥等行業。
直線振動篩性能特點
振動篩的主要作用時對礦石、煤等大塊物料的篩分選擇。根據他們的結構和工作特點,大體上可分為下列幾種類型。
1、固定篩。包括固定格篩、固定條篩和懸臂條篩,在選礦廠廣泛用于大塊礦石篩分。
2、平面振動篩。主要用于煤和非金屬礦石的篩分和脫水。
3、滾軸篩。主要用于大塊煤和石灰石的篩分。
4、細篩。其中還包括弧形篩,主要用于細粒物料的分級、脫水和脫介。
5、振動篩。包括圓振動篩、直線振動篩和共振篩,廣泛用于煤炭、選礦、建材、化工等工業部門。
直線振動篩工作原理
1、采用箱式塊偏心振動器,而且由于水平安裝在篩箱側板上,所以側板高度降低、省去了安裝振動器用的大截面傳動梁,從而簡化了結構,減輕篩機質量,也減少了安裝空間。
2、振動器內有以對齒輪保證同步振動,齒輪與軸承采用油池稀油潤滑。
3、兩振動器之間采用萬向聯軸節傳動。
4、篩框各部件采用高強度螺栓連接,連接可靠且便于拆卸。
型號含義示例:2ZK2148:2-雙層(單層不標),Z-直線,K-塊偏心振動器,21-篩面寬度(dm),48-篩面長度(dm)。
直線振動篩技術參數
型號 |
篩面 規格 |
篩面 層數 |
篩孔 尺寸 |
進料 粒度 |
處理量 |
電機 功率 |
總重量 |
振動頻率 |
雙振幅 |
篩面 傾角 |
外形尺寸 |
(長×寬)(mm) |
層 |
(mm) |
(mm) |
(t/h) |
(kw) |
(kg) |
(hz) |
(mm) |
(°) |
長×寬×高(mm) |
ZSG1237 |
3700×1200 |
1 |
4-50 |
≤200 |
10-100 |
5.5×2 |
2250 |
16 |
6-8 |
15 |
3800×2050×1920 |
2ZSG1237 |
3700×1200 |
2 |
4-50 |
≤200 |
10-100 |
5.5×2 |
3345 |
16 |
6-8 |
15 |
3800×2050×2200 |
ZSG1443 |
4300×1400 |
1 |
4-50 |
≤200 |
10-150 |
5.5×2 |
4100 |
16 |
6-8 |
15 |
4500×3040×2500 |
2ZSG1443 |
4300×1400 |
2 |
4-50 |
≤200 |
10-150 |
5.5×2 |
4900 |
16 |
6-8 |
15 |
4500×3040×2700 |
3ZSG1443 |
4300×1400 |
3 |
4-50 |
≤200 |
10-150 |
5.5×2 |
5870 |
16 |
6-8 |
15 |
4500×3040×2820 |
2ZSG1548 |
4800×1500 |
2 |
5-50 |
≤200 |
15-200 |
7.5×2 |
5836 |
16 |
8-10 |
15 |
4800×3140×2814 |
3ZSG1548 |
4800×1500 |
3 |
5-50 |
≤200 |
15-200 |
7.5×2 |
6900 |
16 |
8-10 |
15 |
4799×3140×3014 |
2ZSG1848 |
4800×1800 |
2 |
5-50 |
≤300 |
50-500 |
7.5×2 |
6489 |
16 |
8-10 |
15 |
4799×3440×2814 |
3ZSG1848 |
4800×1800 |
3 |
5-50 |
≤300 |
50-500 |
7.5×2 |
7750 |
16 |
8-10 |
15 |
4799×3440×3014 |
4ZSG1848 |
4800×1800 |
4 |
5-50 |
≤200 |
50-500 |
11×2 |
8300 |
16 |
8-10 |
15 |
4799×3440×3503 |
2ZSG1860 |
6000×1800 |
2 |
5-150 |
≤300 |
80-600 |
11×2 |
9950 |
16 |
8-10 |
15 |
6000×3440×3326 |
