螺旋輸送機的應用范圍
1.適用于輸送各種粉狀、粒狀和小塊狀的物料,且這些物料是非黏性的物料,易密封操作,防止粉塵飛揚。
2.不宜輸送易變質的、黏性大的、易結塊的物料,因為這類物料在輸送時會粘結在螺旋葉片上,造成物料擠塞而使螺旋輸送機無法工作。
3.功率消耗大,多用于較低或中等輸送量和輸送長度不大的情況(小于70m、50m以下較佳)。
4.水平及傾斜輸送(傾角小于20°)單向輸送。
5.工作環境溫度在-20℃-+50℃范圍內,輸送物料的溫度應低于+200℃。

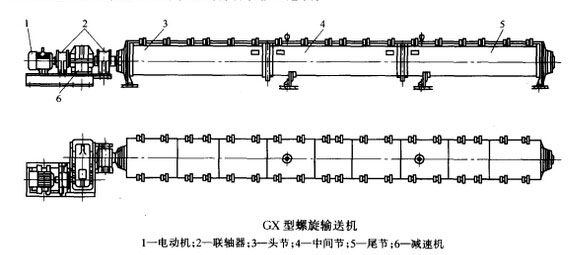

螺旋輸送機結構圖
日常維護管理
螺旋輸送機在使用過程中,一定要注意日常的保養維護,這樣才會跟沙子烘干機配合好,保證生產量及效率,也使設備的使用壽命延長。(1)應定時向軸承、齒輪和鏈條等傳動件加潤滑油。(2)箱送機停用后,應檢查螺旋葉片磨損情況,磨損嚴重時補焊。(3)輸送量不可過載,否則物料排不出,引起螺旋軸彎曲和箱體漲壞。(4)輸送的介質沮度較高時,應注意箱體的伸縮變化是否自由而無卡著的地方,若有抓緊解決。(5)輸送機在運轉中,發出的噪聲刺耳時,應打蓋檢查,排除故障。
螺旋輸送機性能特點 螺旋輸送機是生產常用的水平或小于20°傾斜角的輸送設備,用力輸送粉狀和粒狀物料。輸送物料的溫度要求不大于200℃。
螺旋輸送機固定地安裝在基礎上,它的進料口在料槽的上部,它的出料口在料槽的下部,出料口可以垂直向下,也可以傾斜,但其傾角要大于物料靜休止角。
螺旋輸送機料槽蓋板為可拆卸的。為了經常清理檢查及更換方便,拆卸時要求方便、迅速。為了密封防止粉塵飛揚,蓋板彼此之間的壓縫及蓋板和料槽的壓緊面均采用石棉繩調料壓緊密封。
螺旋輸送機按驅動方式可分為單端驅動(即螺旋輸送機只在機身的一端有伸出的軸端,螺旋輸送機可在此端被傳動)和雙端驅動(即兩端都有伸出的軸端,螺旋輸送機可在兩端同時被驅動)。雙端驅動的螺旋輸送機內的螺旋是分為兩段的,驅動裝置各自驅動一段。
螺旋輸送機工作原理 當螺旋軸轉動時,由于物料的重力及其與槽體壁所產生的摩擦力,使物料只能在葉片的推送下沿著輸送機的槽底向前移動,其情況好像不能旋轉的螺母沿著旋轉的螺桿作平移運動一樣。物料在中間軸承的運移,則是依靠后面前進著的物料的推力。所以,物料在輸送機中的運送,完全是一種滑移運動。為了使螺旋軸處于較為有利的受拉狀態,一般都將驅動裝置和卸料口安放在輸送機的同一端,而把進料口盡量放在另一端的尾部附近。 旋轉的螺旋葉片將物料推移而進行輸送,使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力,在機長較長時,應加中間吊掛軸承。
規格型號 |
生產能力(m3/h) |
轉速(r/min) |
功率(kw) |
設備重量(kg) |
10m |
±1m |
G×200 |
5 |
~60 |
1.1 |
520 |
47 |
G×250 |
9 |
~60 |
2.2 |
710 |
65 |
G×300 |
13 |
~60 |
3.0 |
1050 |
93 |
G×400 |
30 |
~60 |
5.5 |
1490 |
128 |
G×500 |
54 |
~60 |
7.5 |
2170 |
398 |
G×600 |
80 |
~60 |
11 |
2760 |
540 |
Ls160 |
4.3 |
112 |
1.1 |
320 |
35 |
Ls200 |
10 |
100 |
1.5 |
410 |
49 |
Ls250 |
13 |
90 |
2.2 |
530 |
67 |
Ls315 |
20 |
80 |
4.0 |
680 |
84 |
Ls400 |
38 |
71 |
11 |
1100 |
111 |
Ls500 |
60 |
63 |
22 |
1240 |
160 |
