格子型球磨機是球磨機的一種，格子型球磨機生產能力高，相比同規格的溢流型球磨機，生產能力大約可提高20%-30%，是目前選礦廠比較常用的一種選礦設備，有效的了解格子型球磨機結構和原理，將有效提高選廠生產效率。

　　格子型球磨機工作原理：

　　物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔谩Ｎ锪显诘谝粋}(cāng)達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

　　格子型球磨機結構特點：

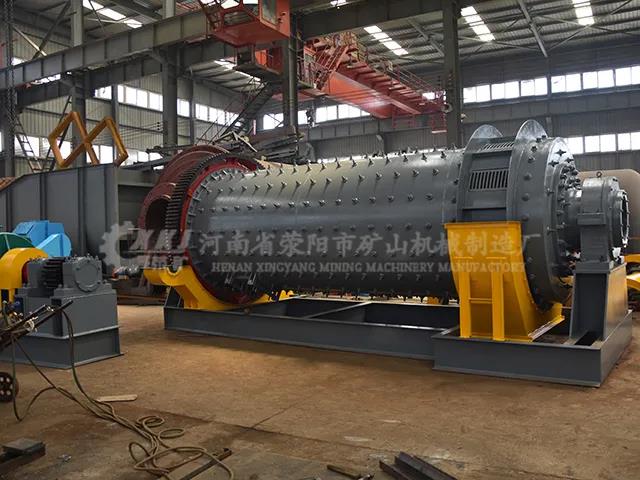

　　格子球磨機由給料部、出料部、回轉部、傳動部(減速機，小傳動齒輪，電機，電控)等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。

　　根據物料及排礦方式，可選擇干式格子型球磨機和濕式格子型球磨機。
