格子球磨機的排礦側裝有格子板，格子板上有許多7到20毫末的排料小孔。由球磨機磨碎后的物料會經過格子板，而格子板靠近排礦端的一側安裝有礦漿提升裝置，是種放射狀的棱條，棱條將格子板和端蓋之間分紅若干個通向中空軸頸的扇形室。在球磨機進行旋轉時，放射狀棱條起到進步礦漿的作用，將格子板上的小孔排出的礦漿提升到排礦中空的軸頸，并經過中空軸頸從球磨機中排出。

　　濕式格子球磨機工作原理：

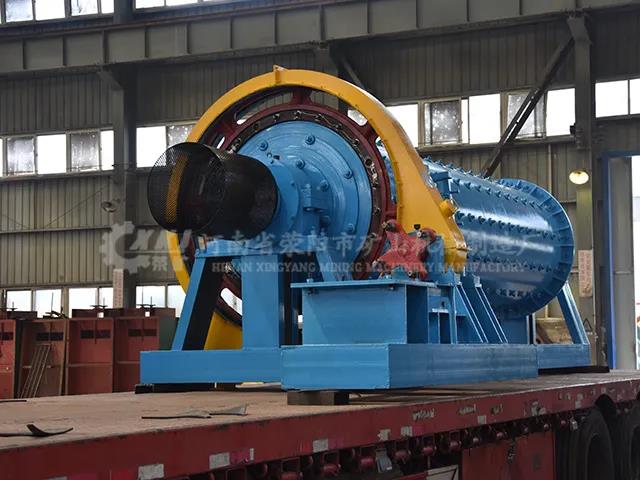

　　濕式格子型球磨機的首要部件是一個長度較大但直徑較小的筒體，經過傳動設備可以令筒體轉動，物料從筒體的給料端進入，在筒體內經過鋼球和礦石本身的拋落沖擊完成磨礦，令物料破碎，不斷地給入物料，令筒內物料不斷向排料端移動。

　　將符合成品粒度的物料從筒體的出料端排出，在進行濕磨的過程中，物料會被水流帶出；干磨過程中，物料會被氣流帶出，格子型球磨機在出料端具有排料格子，球磨機依靠格子板進行強制排礦，在相同的出產條件下，濕式格子型球磨機的出產能力高于溢流型的球磨機，筒體兩端采用的是滾動軸承，節能作用較好。

　　濕式格子型球磨機設有頂起設備，更便于檢修，獨特的靜動壓滑動軸承裝備，可進步運轉的穩定性。是傳統球磨機的一種，采用濕法磨礦，磨礦的效率高，還可以起到防塵的效果，在排礦口設有扇形格子板，起到強制排礦作用，可加快礦漿經過的速度，過破壞現象少，且出產能力較比同規格的溢流型球磨機高約百分之十五。
